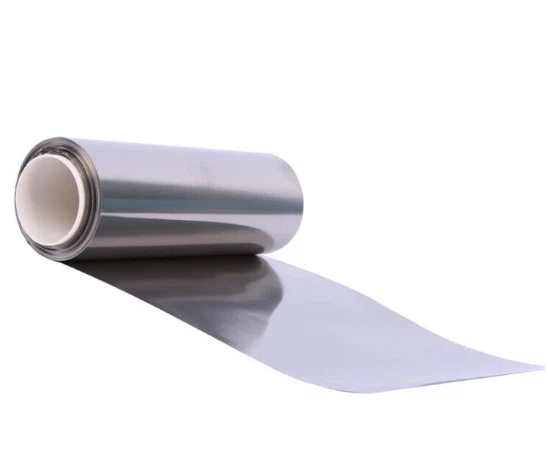

Титановая полоса AMS 4902

Наконечник электрода для плавки неплавящимся электродом должен быть медным с водяным охлаждением.

Отжиг

Изделие должно быть отожжено путем нагрева до температуры в диапазоне от 1200 до 1500 градусов F (от 649 до 816 градусов), выдержки при выбранной температуре в течение времени, соизмеримого с толщиной, используемым нагревательным оборудованием и процедурой, и охлаждения со скоростью который будет производить продукцию, соответствующую требованиям 3.5. Пирометрия должна соответствовать AMS 2750. Однородность печи должна составлять ± 25 градусов F (± 14 градусов).

Продукция должна соответствовать следующим требованиям:

1 Свойства растяжения--Титановая полоса AMS 4902

Должна иметь номинальную толщину, указанную в Таблице 2 для изделия 1,000 дюйма (25,40 мм) и менее, определенную в

в соответствии с ASTM E 8 со скоростью деформации, поддерживаемой на уровне от 0.003 до 0.007 дюймов/дюйм/минуту (от 0,003 до 0,007

мм/мм/минуту) через предел текучести, а затем увеличивали так, чтобы привести к разрушению примерно через одну дополнительную минуту. Если между покупателем и продавцом возникает спор по поводу значений предела текучести, необходимо провести экспертное испытание на машине, имеющей регулятор скорости деформации со скоростью {{0}}.005 дюймов/ дюйм/мин (0,005 мм/мм/мин) за счет предела текучести и минимальной скорости траверсы на 0,10 дюйма (2,5 мм) в минуту выше предела текучести.

горячая этикетка : титановая полоса ams 4902, Китай титановая полоса ams 4902 производители, поставщики, завод, Титановая форма фольги, Химические свойства титановой фольги, Пользовательская титановая фольга, Титановая фольга изгиб, Титановая фольга собрана, Надежная титановая фольга
